Узлы коммутации (серия СС)



Узлы коммутации М-200 серии СС используются в качестве устройства гибкого управления входящими по цифровым каналам вызовами (коммутацией). Эти узлы построены на единой интеллектуальной платформе, которая позволяет осуществлять полнодоступную коммутацию до 3968 цифровых каналов (до 128 потоков Е1) и имеют пакет универсального сетевого программного обеспечения узла коммутации (протокол GSCP). В узлах коммутации серии СС используются интерфейсы E1 (G.703) для связи с сетью, а также для подключения уровня доступа системы, состоящего из ряда узлов доступа и устройств доступа сторонних производителей.

Коммутационный узел М-200 серии СС - это высокотехнологическая открытая платформа для телекоммуникационных сетей и сетей передачи данных. Он предназначен для построения местных, комбинированных и транзитных станций разного уровня масштаба с широким набором используемых по цифровым каналам сигнализаций.

Спектр возможностей узла коммутации охватывает как практически все интерфейсы традиционной телефонии (ОКС №7 (SS7), PRI EDSS1, QSIG, V5.х, R1.5, 1ВСК, 2ВСК (CAS), "импульсный челнок" - R1.5, "импульсный пакет"), так и интерфейс VoIP, благодаря чему существующие сети могут быть легко модернизированы, а сама система - использоваться в разнообразной окружающей среде.

Высокое качество, надежность, уровень сервиса, простота эксплуатации и умеренная ценовая политика позволяют обеспечить потребителям высококачественную цифровую связь при приемлемых затратах.

Предлагаемые узлы цифровой коммутации М-200 построены на единой интеллектуальной платформе, что обеспечивает единство технологий и сервиса, а также преемственность программного обеспечения.

Узел коммутации выполняет следующие функции:

  • Обеспечивают полнодоступную динамическую и полупостоянную коммутацию любого цифрового канала с любым (нагрузка до одного Эрл).
  • Обеспечивают конвертирование (преобразование) протоколов сигнализаций индивидуально цифровых каналов в любом из цифровых потоков.
  • Выполняют анализ транслируемых (передаваемых) цифр с автоматическим выбором (формированием) направлений исходящей связи. Анализ выполняется как по номеру вызываемого, так и вызывающего абонентов.
  • Выполняют произвольное преобразование транслируемых (передаваемых) цифр (замена, добавление, исключение и т.д.) как для номера вызываемого, так и вызывающего абонентов.
  • Обеспечивают маршрутизацию системных сообщений.
  • Формируют полный учет и регистрацию транзитных соединений.
  • Предоставляют наглядный мониторинг прохождения системной информации в сигнальных каналах цифровых потоков.
  • Обеспечивают построение единой сети на базе оборудования М-200 с применением транспортно-сетевого протокола GSCPtm.


КОНСТРУКЦИЯ

Внимание! Помимо основного, узлы коммутации М-200 могут поставляться в компактном (4U) исполнении.


Структурно узел коммутации состоит из четырех базовых блоков:

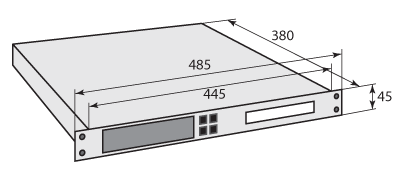

Блок управления (БУ). Сервер. Выполняет задачи коммутации каналов, управления, биллинга и т.д. БУ оборудован сетевыми интерфейсами для подключения к БК, интеграции в локальную сеть организации и выполнения функций VoIP. Возможна установка двух блоков управления в горячем резерве.

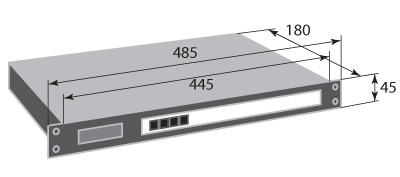

Блок коммутации (БК). Осуществляет передачу данных между внешними потоками Е1 (БИ) и блоком управления.

  • Связь между блоками коммутации и внешних интерфейсов осуществляется по 100 мегабитным трактам.
  • Связь между блоками коммутации и управления по 1000 мегабитному тракту.

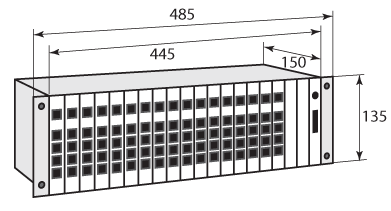

Блок внешних интерфейсов (БИ). Обеспечивает подключение до 256 внешних потоков Е1. БИ состоит из не более чем 64-х независимых ТЭЗов, каждый из которых обеспечивает подключение до 4-х внешних потоков Е1. Работоспособность любого ТЭЗа не зависит от состояния соседних ТЭЗов или блоков.

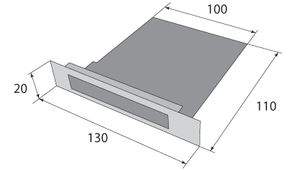

ТЭЗ G-04. Предназначен для преобразования 4-х потоков Е1 (G.703) в Ethernet (100 Base TX). В конструктиве коммутатора может размещено до 64 G-04 (256 Е1).

  • Все блоки рассчитаны на размещение в стандартный 19" статив.
  • Глубина рассчитана на размещение в стандартном телекоммуникационном стативе (50х50).


СТРУКТУРНЫЙ СОСТАВ

Существует четвре базовых модели узлов коммутации:

  • МР-64(76) - узел коммутации до 76 потоков Е1 + SIP;
  • МР-128 - узел коммутации до 128 потоков Е1 + SIP;
  • МР-192 - узел коммутации до 192 потоков Е1 + SIP;

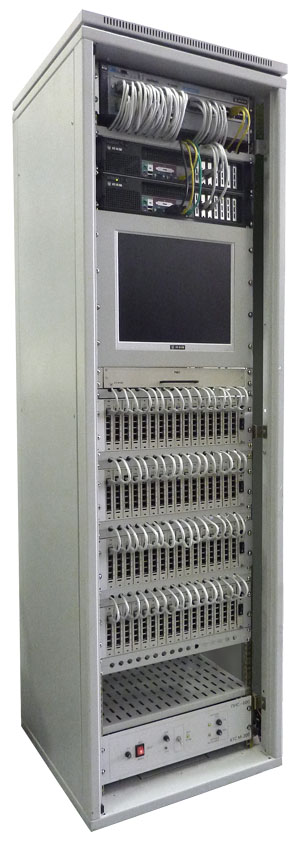

  • МР-256 - узел коммутации до 256 потоков Е1 + SIP;


Все остальные модели (МР-24, МР-80, МР-188 и т.д.) являются производными от базовых моделей. Наращивание или уменьшение потоков происходит с шагом 4.

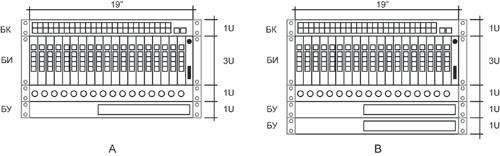

Cхема расположения блоков для узла коммутации ёмкостью до МР-76 (76 потоков Е1).
А - один блок управления;
В - основновной + резервный блоки управления;

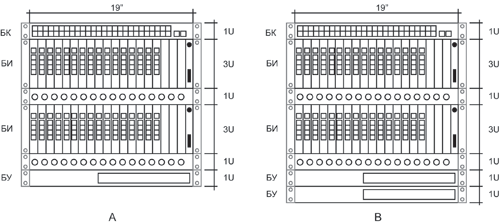

Cхема расположения блоков для узла коммутации ёмкостью до МР-128 (128 потоков Е1).
А - один блок управления;
В - основновной + резервный блоки управления;



Cхема расположения блоков для узла коммутации ёмкостью до МР-192 (192 потока Е1).

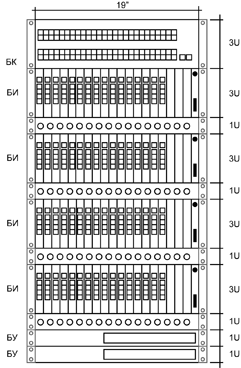

Cхема расположения блоков для узла коммутации ёмкостью до МР-256 (256 потоков Е1).


ЦИФРОВЫЕ ПОТОКИ Е1

МР-ХХ серии СС поддерживает до 128 цифровых потоков Е1 (G.703) со скоростью передачи 2048 +/- 50 х 10 –6 кбит/сек, линейным кодом HDB3/AMI.

Тип линии между оборудованием подключения трактов ИКМ и оборудованием цифровых систем - симметричная линия.


Поддерживаемые протоколы сигнализации по цифровым СЛ:

  • ОКС №7
  • PRI EDSS1
  • QSIG (базовый протокол)
  • V5.2
  • 2ВСК – декадный набор
  • 2ВСК - «импульсный челнок» (R1.5)
  • 2ВСК - «импульсный пакет»
  • 1ВСК


SIP

SIP интерфейс на коммутаторах серии СС выполняет 2 основные функции:

1. VoIP шлюз, поддерживающий преобразование до 10000 каналов в SIP:

  • Гибкая маршрутизация вызовов;
  • Совместимость с оборудованием сторонних производителей;
  • Поддержка кодека G711;
  • Управление через стандарнтный интерфейс М-200;

2. Интерфейс для подключения до 10000 IP абонентов М-200:

  • 100% управления абонентами стандартными средствами М-200
  • Биллинг
  • СОРМ
