Блок внешних интерфейсов (БИ)

Материал из M-200 WIKI
Перейти к: навигация, поиск

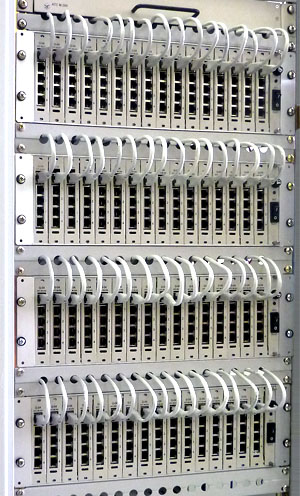

Блок интерфейсов состоит из кассеты в которой размещаются соответствующие ТЭЗы.

В одной кассете может быть размещено до 19 ТЭЗ G-04 (до 76 потоков Е1) в случае модели МР-64(76) и до 16 ТЭЗ G-04 (до 64 потоков Е1) в для остальных моделей. Таким образом:

  • Коммутаторы до 76 потоков Е1 состоят из одной кассеты (модель МР-64(76)).
  • Коммутаторы от 65 до 128 потоков - из двух (модель МР-128).
  • Коммутаторы от 129 до 192 потоков - из трех (модель МР-192).
  • Коммутаторы от 193 до 256 потоков - из четырех (модель МР-256).



Кассета

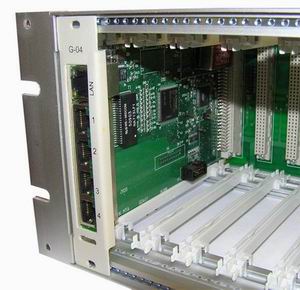

Кассета представляет собой металлическую коробку с направляющими и расположенной на задней стенке кросс-платой.

Кассета предназначена для монтажа в 19' стойку и занимает по высоте 3U (габариты (ШхВхГ) 480х135х120 мм.

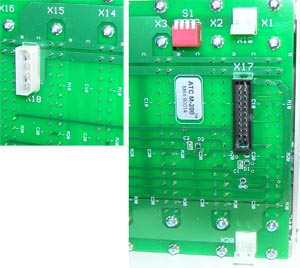

На задней стенке кассеты расположены:
  • Х-18 - разъем питания 48/60V DC
  • Х-19 - разъем синхронизации SLAVE
  • Х-20 - разъем синхронизации MASTER
  • S-1 - переключатели режима работа БИ


Переключатели S1 должны быть установлены в следующем положении:

МР-64

1 2 3 4
Блок 1 Off Off Off Off

МР-128

1 2 3 4
Блок 1 Off Off Off Off
Блок 2 On Off Off Off

МР-192

1 2 3 4
Блок 1 Off Off Off Off
Блок 2 On Off Off Off
Блок 3 Off On Off Off

МР-256

1 2 3 4
Блок 1 Off Off Off Off
Блок 2 On Off Off Off
Блок 3 Off On Off Off
Блок 4 On On Off Off

ТЭЗы

В кассете могут быть размещены ТЭЗы
