Квазисвязанный режим. Пример 1. SMP-256

Материал из M-200 WIKI
Перейти к: навигация, поиск

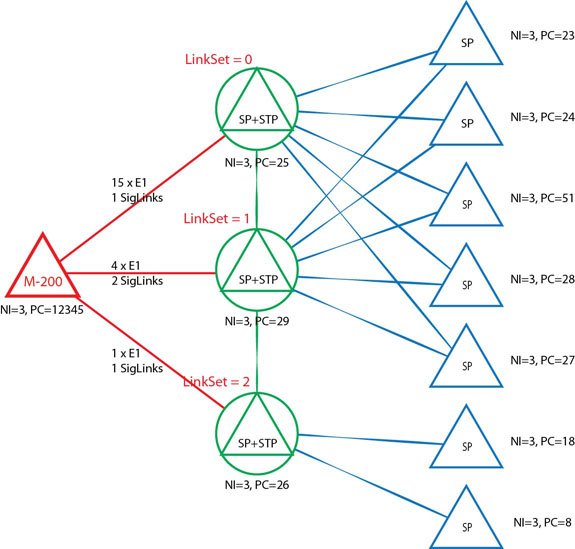

Сигнальные линки подключены к STP 25, 29 и 26 (соответственно LinkSet'ы 0, 1 и 2).


Голосовые каналы уходят на SP – 25, 29, 26, 23, 24, 51, 28, 27, 18, 8.


  • Выход на SP 25: Основной STP – 25, Резервный STP – 29;
  • Выход на SP 29: Основной STP – 29, Резервный STP – 25;
  • Выход на SP 26: Основной STP – 26, Резервный STP – 29;
  • Выход на SP 23: Основной STP – 25, Резервный STP – 29;
  • Выход на SP 24: Основной STP – 25, Резервный STP – 29;
  • Выход на SP 51: Основной STP – 25, Резервный STP – 29;
  • Выход на SP 28: Основной STP – 29, Резервный STP – 25;
  • Выход на SP 27: Основной STP – 29, Резервный STP – 25;
  • Выход на SP 18: Основной STP – 26, Резервный STP – нет;
  • Выход на SP 8: Основной STP – 26, Резервный STP – нет.


CONF
{
   PROFIL = 1 NAME ="Mult-Quasi"

   MODULE [127]
   {
       TYPE = MODULE_MP  NAME = ""  PROFIL = 2

       PCM [1] { PROFIL = 3              // TYPE PCM = PCM_MTP
           PORT [1-15] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 1
               NUMBERA = "=12345-29-0001+"
           }
           PORT [17-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 1
               NUMBERA = "=12345-29-0017+"
           }
       }
       PCM [2] {  PROFIL = 3              // TYPE PCM = PCM_MTP
           PORT [1-15] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 2
               NUMBERA = "=12345-29-0033+"
           }
           PORT [17-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 2
               NUMBERA = "=12345-29-0049+"
           }
       }
       PCM [3] { PROFIL = 3              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 3
               NUMBERA = "=12345-29-0065+"
           }
       }
       PCM [4] { PROFIL = 3              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 5
               NUMBERA = "=12345-29-0097+"
           }
       }
       PCM [5] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 7
               NUMBERA = "=12345-51-0001+"
           }
       }
       PCM [6] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 12
               NUMBERA = "=12345-28-0001+"
           }
       }
       PCM [7] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 13
               NUMBERA = "=12345-28-0033+"
           }
       }
       PCM [8] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 14
               NUMBERA = "=12345-28-0065+"
           }
       }
       PCM [9] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 16
               NUMBERA = "=12345-28-0097+"
           }
       }
       PCM [10] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 18
               NUMBERA = "=12345-18-0001+"
           }
       }
       PCM [11] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 20
               NUMBERA = "=12345-18-0033+"
           }
       }
       PCM [12] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 22
               NUMBERA = "=12345-23-0001+"
           }
       }
       PCM [13] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 24
               NUMBERA = "=12345-23-0033+"
           }
       }
       PCM [14] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-15] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 26
               NUMBERA = "=12345-25-0001+"
           }
           PORT [1-17] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 26
               NUMBERA = "=12345-25-0017+"
           }
       }
       PCM [15] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 28
               NUMBERA = "=12345-25-0033+"
           }
       }
       PCM [16] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 30
               NUMBERA = "=12345-27-0001+"
           }
       }
       PCM [17] { PROFIL = 5              // TYPE PCM = PCM_MTP
           PORT [1-15] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 34
               NUMBERA = "=12345-26-0001+"
           }
           PORT [17-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 34
               NUMBERA = "=12345-26-0017+"
           }
       }
       PCM [18] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 38
               NUMBERA = "=12345-8-0001+"
           }
       }
       PCM [19] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL = 6      // SIG = SIG_ISUP
               GROUP = 40
               NUMBERA = "=12345-8-0033+"
           }
       }
       PCM [20] { PROFIL = 4              // TYPE PCM = PCM_MTP
           PORT [1-31] { PROFIL =6      // SIG = SIG_ISUP
               GROUP = 42
               NUMBERA = "=12345-24-0001+"
           }
       }


   }
   PROFIL [1] { TYPE = AIR_COMMON
       sModulePlaces = "ScyyBMzd5offTiR0RkhBVHhcH7k=+5w+++"
   }
   PROFIL [2] { TYPE = AIR_MODULE
       fReverseSelect = YES
       fSimpleSelect = YES
       wide = 256
   }
   PROFIL [3] { TYPE = PCM_MTP
       CRC4 = YES
       DPC = 29
       OPC = 12345
       linksetID = 1
       networkIndicator = 3
       routingRules = ( "29-1" "29-0" "51-0" "51-1" "28-1" "28-0" "18-2" "23-0" "23-1" "25-0" "25-1" "27-1" "27-0" "26-2" "26-1" "8-2" "24-0" "24-1" )
       sigLinks = ( "127:1:16-0" "127:2:16-1" )
   }
   PROFIL [4] { TYPE = PCM_MTP
       CRC4 = YES
       DPC = 25
       OPC = 12345
       linksetID = 0
       networkIndicator = 3
       routingRules = ( "29-1" "29-0" "51-0" "51-1" "28-1" "28-0" "18-2" "23-0" "23-1" "25-0" "25-1" "27-1" "27-0" "26-2" "26-1" "8-2" "24-0" "24-1" )
       sigLinks = ( "127:14:16-0" )
   }
   PROFIL [5] { TYPE = PCM_MTP
       CRC4 = YES
       DPC = 26
       OPC = 12345
       linksetID = 2
       networkIndicator = 3
       routingRules = ( "29-1" "29-0" "51-0" "51-1" "28-1" "28-0" "18-2" "23-0" "23-1" "25-0" "25-1" "27-1" "27-0" "26-2" "26-1" "8-2" "24-0" "24-1" )
       sigLinks = ( "127:17:16-0" )
   }
   PROFIL [6] { TYPE = SIG_ISUP
   }

   GROUP [1] { ROUTE = 1 }
   GROUP [2] { ROUTE = 1 }

.......................

   DIR [1] { NAME = "" 1  }
   DIR [2] { NAME = "" 2  }

.......................

   ROUTE [1] {

.......................

}
