Конвертер приказов СОРМ. Конфигурирование

Материал из M-200 WIKI
Перейти к: навигация, поиск



Содержание

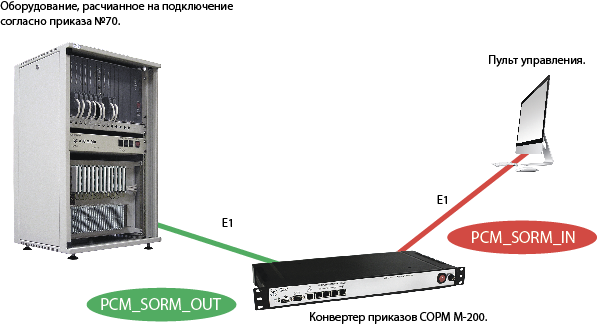

Подключение к пульту управления

Один из потоков конвертера должен быть настроен как PCM_SORM_IN:

   PCM [4] { PROFIL = 5              // TYPE PCM = PCM_SORM_IN
       PORT [1-28] { PROFIL = 4      // SIG = SIG_SORM
           GROUP = 3
       }
   }
   PROFIL [4] { TYPE = SIG_SORM
   }

   PROFIL [5] { TYPE = PCM_SORM_IN
       fTCP = NO
   }

Возможна настройка подключения по TCP.


Доступные параметры:

  • side - DTE/DCE (0/1)
  • mode - оконечный/транзитный/опорно-транзитный (0/1/2)


Подключение к оконечному оборудованию

Поток должен быть настроен как PCM_SORM_OUT:

   PCM [1] { PROFIL = 3              // TYPE PCM = PCM_SORM_OUT
       PORT [1-28] { PROFIL = 4      // SIG = SIG_SORM
           GROUP = 1
       }
   }
   PROFIL [3] { TYPE = PCM_SORM_OUT
       combined = ""
       order_268 = NO
       password = "012345"
       separated = "1-28"
       sormInTransform = 2
       sormOutTransform = 3
   }

   PROFIL [4] { TYPE = SIG_SORM
   }
  • password - пароль, для подключения к аппаратуре СОРМ оконечного оборудования;
  • combined - возможность принудительно выделить каналы для постановки объектов на контроль в совмещенном режиме. На конвертере рекомендуется выставить пустое значение (combined = “”);
  • separated - возможность принудительно выделить каналы для постановки объектов на контроль в раздельном режиме. На конвертере рекомендуется настроить на все доступные КИ (separated = “1-28”);
  • sormInTransform - преобразование номеров из формата приказа 268 в формат приказа 70 (№ таблицы);
  • sormOutTransform - преобразование поставленных на контроль номеров из формата приказа 70 в формат приказа 268 (№ таблицы).
  • sormOutReplace - преобразование не поставленных на контроль номеров из формата приказа 70 в формат приказа 268 (№ таблицы).

Преобразование номеров между форматами

Требования к телефонной нумерации в приказах 268 и 70 существенно различаются. Для корректной работы конвертера необходимо заполнить две таблицы, описывающие схемы преобразования номеров из нотации 268 в 70 (sormInTransform) и наоборот – 70 в 268 (sormOutTransform).

1. Преобразуются значения номеров, согласно стандартным правилам маршрутизации М-200. Разделения на номера А и Б в данном случае нет и рассматривается просто номер:

RECORD "7812*******"  : "----*******" DIROUT

2. Преобразуются признаки номера:

RECORD "7812*******" [sorm=sorm_national] : "----*******" [sorm=sorm_local] DIROUT

Возможные значения признака номера:

  • sorm_subscribe (01H)
  • sorm_local (02H)
  • sorm_zone (03H)
  • sorm_national (04H)
  • sorm_international (05H)
  • sorm_special (06H)

Например:

   ROUTE [2] { NAME = "Преобразование от 268 в 70"
       RECORD "78129921***" [sorm=sorm_subscribe] : "----*******" [sorm=sorm_subscribe] DIROUT
       RECORD "7812*******" [sorm=sorm_national] : "----*******" [sorm=sorm_local] DIROUT
   }
   ROUTE [3] { NAME = "Преобразование от 70 в 268"
       RECORD "*******" [sorm=sorm_subscribe] : "7812*******" [sorm=sorm_subscribe] DIROUT
       RECORD "*******" [sorm=sorm_local] : "7812*******" [sorm=sorm_national] DIROUT
   }

Таблицы должны быть зеркальными - на любое преобразование в одну стороны должно быть соответствующее преобразование в обратную сторону.


Фиксирование локальной нумерации

В связи с рядом особенностей работы конвертера необходимо выделить диапазон (или несколько диапазонов) локальных номеров и жестко привязать его к оконечному оборудованию. Для этого должна быть создана отдельная таблица маршрутизации, явно «направляющая» номера, рассматриваемые в качестве локальных, в поток PCM_SORM_OUT, подключенный к оконечному оборудованию.


   PCM [1] { PROFIL = 3              // TYPE PCM = PCM_SORM_OUT
       PORT [1-28] { PROFIL = 4      // SIG = SIG_SORM
           GROUP = 1
       }
   }
   DIR [1] { NAME = "70" 1  }
   ROUTE [1] { NAME = ""
      	RECORD "78129921***" 1
   }


К этой таблице должен быть привязан поток PCM_SORM_IN:

   PCM [4] { PROFIL = 5              // TYPE PCM = PCM_SORM_IN
       PORT [1-28] { PROFIL = 4      // SIG = SIG_SORM
           GROUP = 2
       }
   }
   GROUP [2] { ROUTE = 1 }


Результат

CONF
{
   PROFIL = 1 NAME =""

   MODULE [1]
   {
       TYPE = MODULE_MP  NAME = ""  PROFIL = 2

       PCM [1] { PROFIL = 3              // TYPE PCM = PCM_SORM_OUT
           PORT [1-28] { PROFIL = 4      // SIG = SIG_SORM
               GROUP = 1
           }
       }
       PCM [4] { PROFIL = 5              // TYPE PCM = PCM_SORM_IN
           PORT [1-28] { PROFIL = 4      // SIG = SIG_SORM
               GROUP = 2
           }
       }
   }
   PROFIL [1] { TYPE = AIR_COMMON
       set_synchro = ( "1 1" )
   }
   PROFIL [2] { TYPE = AIR_MODULE
       wide = 4
   }
   PROFIL [3] { TYPE = PCM_SORM_OUT
       combined = ""
       order_268 = NO
       password = "012345"
       separated = "1-28"
       sormInTransform = 2
       sormOutTransform = 3
   }
   PROFIL [4] { TYPE = SIG_SORM
   }
   PROFIL [5] { TYPE = PCM_SORM_IN
       fTCP = NO
   }

   GROUP [1] { ROUTE = 1 }
   GROUP [2] { ROUTE = 1 }

   DIR [1] { NAME = "70" 1  }

   ROUTE [1] { NAME = ""
       RECORD "78129921***" 1
   }
   ROUTE [2] { NAME = "Преобразование от 268 в 70"
       RECORD "78129921***" [sorm=sorm_subscribe] : "----*******" [sorm=sorm_subscribe] DIROUT
       RECORD "7812*******" [sorm=sorm_national] : "----*******" [sorm=sorm_local] DIROUT
   }
   ROUTE [3] { NAME = "Преобразование от 70 в 268"
       RECORD "*******" [sorm=sorm_subscribe] : "7812*******" [sorm=sorm_subscribe] DIROUT
       RECORD "*******" [sorm=sorm_local] : "7812*******" [sorm=sorm_national] DIROUT
   }
}
